Jak działa obróbka form ze stopu magnezu i aluminium

Magnez-aluminium przetwarzanie form i części ze stopów łączy formowanie półstałego stopu magnezu, precyzyjne odlewanie ciśnieniowe ze stopu aluminium i specjalną produkcję form w celu wytworzenia lekkich, stabilnych wymiarowo komponentów stosowanych w zespołach sprzętu gospodarstwa domowego, motoryzacji i elektroniki. W szczególności obróbka półstała staje się coraz częściej przywoływaną metodą w literaturze dotyczącej formowania metali, ponieważ tworzy metal w stanie częściowo stałym, częściowo ciekłym, co zmniejsza porowatość skurczową i poprawia konsystencję mechaniczną w porównaniu z samym całkowicie płynnym odlewaniem ciśnieniowym. W tym artykule wyjaśniono, jak działa obróbka półstałego stopu magnezu, jak wypada w porównaniu ze standardową obróbką komponentów ze stopu aluminium oraz jakie praktyczne czynniki powinni wziąć pod uwagę producenci i marki urządzeń, pozyskując możliwości przetwarzania form i części ze stopu magnezu i aluminium od dostawcy komponentów.

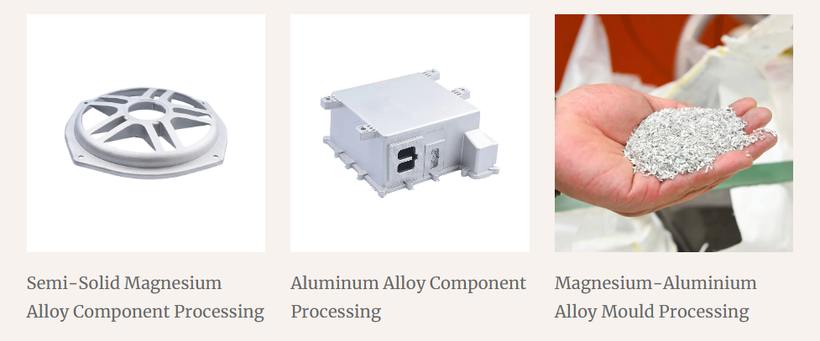

Trzy poniższe obrazy przedstawiają reprezentatywne wyniki tej zdolności przetwarzania: gotowy półstały komponent ze stopu magnezu, odlewaną ciśnieniowo obudowę ze stopu aluminium oraz surowy materiał wsadowy ze stopu magnezu i aluminium przygotowany do obróbki formy.

Jak działa przetwarzanie komponentów ze stopu magnezu w postaci półstałej

Obróbka półstałego stopu magnezu to technika formowania metalu, w której stop magnezu jest podgrzewany do zakresu temperatur pomiędzy punktami solidusu i likwidusu, tworząc strukturę przypominającą zawiesinę zawierającą jednocześnie cząstki stałego metalu i ciekły metal. Ten częściowo stały stan jest następnie wtryskiwany do gniazda formy pod kontrolowanym ciśnieniem. Proces ten różni się od konwencjonalnego odlewania ciśnieniowego, ponieważ metal ma wyższą lepkość i mniejszą turbulencję podczas napełniania formy. Zgodnie z ogólną literaturą dotyczącą inżynierii formowania metali dotyczącą formowania tiksomylowego i formowania półstałego, ta zmniejszona turbulencja podczas napełniania jest jednym z głównych powodów, dla których półstałe przetworzone komponenty mają tendencję do wykazywania mniejszej liczby wewnętrznych kieszeni gazowych i niższej porowatości w porównaniu z komponentami wytwarzanymi w procesie całkowicie płynnego odlewania pod wysokim ciśnieniem.

Niższa porowatość bezpośrednio przekłada się na lepsze właściwości mechaniczne, w tym lepszą konsystencję wytrzymałości na rozciąganie i zmniejszone prawdopodobieństwo mikropęknięć pod wpływem naprężeń termicznych lub mechanicznych , co jest szczególnie istotne w przypadku elementów ze stopu magnezu stosowanych w konstrukcyjnych lub nośnych częściach urządzeń, takich jak ramy głośników, wsporniki i elementy obudowy. Obróbka półstałych elementów ze stopu magnezu umożliwia również niezawodne formowanie cieńszych sekcji ścianek w porównaniu z konwencjonalnym odlewaniem, co wspiera cele w zakresie lekkich konstrukcji, coraz bardziej podkreślane w produkcji sprzętu AGD i komponentów samochodowych.

1. Tworzenie półstałej zawiesiny: stop magnezu podgrzewa się do stanu częściowo stałego, częściowo ciekłego.
2. Kontrolowane wtryskiwanie do formy: zawiesina jest wtryskiwana przy zmniejszonych turbulencjach w porównaniu z płynnym odlewaniem ciśnieniowym.
3. Zmniejszona porowatość: mniej uwięzionych kieszeni gazowych poprawia mechaniczną spójność wszystkich partii produkcyjnych.
4. Możliwość tworzenia cienkich ścian: umożliwia projektowanie lekkich komponentów bez uszczerbku dla integralności strukturalnej.

Przetwarzanie półstałego magnezu a standardowe przetwarzanie komponentów ze stopu aluminium

Wybór pomiędzy obróbką półstałego stopu magnezu a obróbką standardowego stopu aluminium zależy przede wszystkim od docelowej masy części, wymagań dotyczących obciążenia mechanicznego i wymagań dotyczących wydajności termicznej gotowego urządzenia lub komponentu przemysłowego. Stop magnezu jest znacznie lżejszy niż stop aluminium w porównywalnej objętości, co generalnie zapewnia znaczną redukcję masy komponentów urządzeń przenośnych lub mobilnych, podczas gdy obróbka komponentów ze stopu aluminium pozostaje powszechnie preferowana w przypadku części wymagających wyższej ogólnej odporności na korozję i szerszej dostępności formuł stopu w ustalonych łańcuchach dostaw odlewów ciśnieniowych.

Poniższy wykres radarowy porównuje obróbkę półstałego stopu magnezu i obróbkę standardowych komponentów ze stopu aluminium w oparciu o pięć praktycznych kryteriów wyboru istotnych przy podejmowaniu decyzji o zaopatrzeniu komponentów. Ta wizualizacja ma raczej na celu podsumowanie ogólnej charakterystyki procesu niż zapewnienie precyzyjnych pomiarów laboratoryjnych dla dowolnej konkretnej geometrii części. Jest to przydatne dla producentów urządzeń i odbiorców przemysłowych przy podejmowaniu decyzji, która metoda przetwarzania stopu najlepiej pasuje do planowanego projektu komponentu. Czytając wykres od środka na zewnątrz, większy zacieniony obszar wzdłuż dowolnej osi wskazuje silniejszą względną charakterystykę tej metody przetwarzania. Przedstawionych pięć osi to redukcja masy, kontrola porowatości, zdolność do tworzenia cienkościennych ścian, odporność na korozję i stabilność wymiarowa, czyli wszystkie czynniki wpływające na ostateczną wydajność komponentu.

Jak pokazuje wykres, przetwarzanie półstałego stopu magnezu rozciąga się dalej wzdłuż osi redukcji masy, kontroli porowatości i cienkościenności niż w przypadku standardowego odlewania ciśnieniowego ze stopu aluminium, co odzwierciedla naturalną niską gęstość stopu magnezu w połączeniu z zaletą zmniejszonych turbulencji wynikającą z formowania półstałego podczas napełniania formy. Zmniejszenie masy to jedna z najczęściej cytowanych korzyści wynikających z obróbki stopu magnezu w literaturze inżynierskiej, ponieważ magnez jest znacznie lżejszy od aluminium przy równoważnej objętości, co czyni go atrakcyjnym dla elementów urządzeń przenośnych, takich jak obudowy urządzeń przenośnych i konstrukcje ram głośników, gdzie priorytetem projektowym jest zmniejszenie całkowitej masy produktu. Kontrola porowatości faworyzuje metodę półstałą, szczególnie dlatego, że częściowo stały stan zawiesiny ogranicza turbulentny przepływ, który zazwyczaj wprowadza uwięzione kieszenie gazowe podczas całkowicie płynnego odlewania ciśnieniowego, mechanizmu szeroko omawianego w literaturze dotyczącej procesów formowania metali, obejmującej techniki tiksomoformowania i ponownego odlewania. Możliwość tworzenia cienkościennych ścian jest duża w przypadku obu procesów, ale ma tendencję do preferowania nieco bardziej półstałego magnezu ze względu na ulepszone właściwości przepływu półstałej zawiesiny przez wąskie sekcje formy. Z kolei odporność na korozję sprzyja obróbce elementów ze stopu aluminium, ponieważ aluminium generalnie tworzy bardziej stabilną, naturalną warstwę tlenku w szerszym zakresie warunków narażenia środowiskowego, dlatego aluminium pozostaje powszechnym wyborem w przypadku obudów i obudów narażonych na wilgoć lub warunki zewnętrzne. Stabilność wymiarowa jest porównywalnie wysoka w przypadku obu procesów, jeśli są prawidłowo wykonane, chociaż elementy ze stopu magnezu odnoszą dalsze korzyści ze zmniejszonej zmienności skurczu związanej z formowaniem półstałym. Dla producentów urządzeń i nabywców komponentów przemysłowych oceniających możliwości obróbki form i części ze stopu magnezu i aluminium, porównanie to sugeruje, że obróbka półstałego stopu magnezu szczególnie dobrze nadaje się do lekkich, precyzyjnych komponentów, takich jak ramy głośników i wsporniki montażowe, podczas gdy obróbka komponentów ze stopu aluminium pozostaje mocnym wyborem w przypadku obudów konstrukcyjnych i komponentów wymagających szerszej odporności na korozję. Wielu producentów ostatecznie określa oba procesy w ramach jednej linii produktów, stosując komponenty ze stopu magnezu, w przypadku których głównym czynnikiem wpływającym na konstrukcję jest redukcja masy, oraz komponenty ze stopu aluminium, w przypadku których priorytetem jest trwałość obudowy i rozpraszanie ciepła. Nabywcy pozyskujący formy i części ze stopu magnezu i aluminium powinni zażądać od dostawców konkretnych danych dotyczących kwalifikacji procesu, ponieważ kontrola porowatości i spójność wymiarowa różnią się znacznie w zależności od projektu formy, parametrów wtrysku i składu stopu. Ten rodzaj porównania na poziomie procesu jest zgodny z ogólnymi wytycznymi dotyczącymi pozyskiwania formowania metalu, które zalecają dopasowanie metody przetwarzania stopu do wymagań części funkcjonalnej, a nie wybieranie procesu w oparciu wyłącznie o ogólną znajomość.

Rozważania dotyczące projektowania form do obróbki części ze stopów magnezu i aluminium

Projekt formy odgrywa decydującą rolę w powodzeniu obróbki form i części ze stopu magnezu i aluminium, ponieważ rozmieszczenie przewężek, układ kanałów chłodzących i konstrukcja odpowietrzeń bezpośrednio wpływają na to, jak całkowicie półstały lub ciekły stop wypełnia złożoną geometrię części bez zatrzymywania powietrza lub tworzenia defektów przepływu na zimno. Materiały na formy używane do obróbki stopów magnezu i aluminium to zazwyczaj hartowane gatunki stali narzędziowej wybrane pod kątem odporności na zmęczenie cieplne, ponieważ wielokrotne narażenie na działanie stopionego lub półstałego metalu w podwyższonej temperaturze powoduje znaczne cykliczne naprężenia termiczne na powierzchni gniazda formy w dłuższym okresie produkcyjnym.

Poniższy wykres słupkowy przedstawia ogólną ilustrację względnych obszarów priorytetowych w projektowaniu form, powszechnie podkreślanych w projektach form i obróbki części ze stopów magnezu i aluminium, w oparciu o powszechnie przytaczane rozważania dotyczące inżynierii form do odlewania ciśnieniowego. Wykres ten ma raczej służyć jako odniesienie kierunkowe do dyskusji inżynierskich niż dokładne wyważenie dowolnego projektu pojedynczej formy. Jest to przydatne dla nabywców komponentów i inżynierów zajmujących się formami, aby zrozumieć, które czynniki projektowe mają największy wpływ na jakość części. Poziome paski przedstawiają względny nacisk inżynieryjny zwykle kładziony na każde rozważanie projektowe, a dłuższe słupki wskazują obszary zwykle traktowane jako wyższy priorytet podczas opracowywania formy.

Wykres ten odzwierciedla wzór zasadniczo zgodny z wytycznymi inżynierii form do odlewania ciśnieniowego, gdzie projekt przewężki i wlewu jest zwykle traktowany jako kwestia o najwyższym priorytecie, ponieważ bezpośrednio kontroluje sposób, w jaki półstały lub ciekły stop wchodzi i wypełnia wnękę, wpływając na wzór przepływu, czas napełniania i prawdopodobieństwo wystąpienia defektów zamknięcia na zimno w gotowej części. Układ kanałów chłodzących plasuje się tuż za nimi, ponieważ nierównomierne chłodzenie wnęki formy może powodować wypaczenia, naprężenia szczątkowe lub różnice wymiarowe pomiędzy cyklami produkcyjnymi, co sprawia, że ​​zgodna lub dobrze wyważona konstrukcja kanału chłodzącego jest głównym celem inżynierii w przypadku obróbki form i części ze stopów magnezu i aluminium. Konstrukcja odpowietrzania uwzględnia praktyczną potrzebę umożliwienia uwięzionego powietrza i gazu na ucieczkę z wgłębienia podczas napełniania, a niewystarczające odpowietrzanie jest powszechnie cytowaną przyczyną defektów porowatości, nawet jeśli konstrukcja przewężki i jakość stopu są poza tym dobrze kontrolowane. Wybór stali narzędziowej, choć zajmuje nieco niższą pozycję w tym ogólnym wykresie, pozostaje ważnym czynnikiem długoterminowym, ponieważ trwałość formy i spójność wymiarowa w tysiącach cykli produkcyjnych w dużym stopniu zależą od odporności stali na pękanie zmęczeniowe cieplne i erozję w wyniku powtarzającego się kontaktu ze stopionym metalem. Te cztery kwestie projektowe ściśle ze sobą współdziałają w praktyce, ponieważ dobrze zaprojektowany system zasuwy i prowadnicy zmniejsza naprężenia w dalszych wymaganiach dotyczących chłodzenia i odpowietrzania, podczas gdy solidny dobór stali narzędziowej wydłuża żywotność formy zaprojektowanej z myślą o silnym przepływie. Dla producentów oferujących usługi obróbki form i części ze stopów magnezu i aluminium, utrzymanie specjalistycznej wiedzy inżynieryjnej we wszystkich czterech obszarach projektowych jest tym, co zazwyczaj odróżnia spójną produkcję o niskim poziomie defektów od procesów podatnych na powtarzające się problemy z jakością. Kupujący oceniający dostawcę przetwórstwa form i komponentów powinni zapytać o praktyki przeglądu projektów form, w tym procesy symulacji lub walidacji próbnej, stosowane w celu potwierdzenia wydajności bramy, chłodzenia i odpowietrzania, zanim zdecydują się na pełne oprzyrządowanie produkcyjne. Nacisk na projektowanie form jest zgodny z ogólną literaturą inżynierską dotyczącą odlewania ciśnieniowego, która identyfikuje konstrukcję przewężki i zarządzanie temperaturą jako zmienne najbardziej wpływowe w osiąganiu stałej jakości części w wielkoseryjnej produkcji stopów magnezu i aluminium. Ostatecznie, silna praktyka inżynierii form w tych priorytetowych obszarach zapewnia spójność wymiarową i niski wskaźnik defektów, jakich oczekują nabywcy urządzeń i komponentów przemysłowych od niezawodnego partnera w obróbce stopów magnezu i aluminium.

Trendy w zastosowaniu lekkich komponentów ze stopów w produkcji urządzeń

Zapotrzebowanie na lekkie komponenty ze stopów magnezu i aluminium w produkcji sprzętu gospodarstwa domowego stale rośnie, ponieważ projektanci produktów dążą do zmniejszenia całkowitej masy urządzenia, lepszego zarządzania temperaturą i bardziej kompaktowych rozmiarów. Tendencja ta jest zgodna z szerszym komentarzem dotyczącym wzornictwa przemysłowego, w którym zauważono, że oczekiwania konsumentów dotyczące przenośnej, lekkiej elektroniki i małego sprzętu AGD popchnęły inżynierów komponentów do częstszego stosowania opracowanych części ze stopów zamiast cięższych elementów konstrukcyjnych ze stali lub grubszych tworzyw sztucznych.

Poniższy wykres warstwowy przedstawia ogólny trend ilustrujący, jak względne wykorzystanie elementów konstrukcyjnych ze stopów magnezu i aluminium w liniach produktów AGD wzrosło na przestrzeni wielu lat, w oparciu o powszechnie cytowane wzorce stosowania lekkich materiałów omawiane w komentarzach branży produkcyjnej. Dokładne liczby ilustrują raczej ogólną tendencję wzrostową niż dokładne statystyki rynkowe, a czytelnicy oceniający konkretną kategorię produktów powinni zapoznać się z aktualnymi danymi dostawców i branży, aby uzyskać dokładne dane. Wykres ten jest przydatny dla producentów urządzeń rozważających zwiększenie wykorzystania komponentów ze stopu magnezu i aluminium w przyszłych projektach produktów. Oś pozioma przedstawia czas w ogólnym ujęciu wieloletnim, podczas gdy oś pionowa przedstawia względny udział w przyjęciu elementów konstrukcyjnych urządzenia.

Trajektoria wzrostowa tego wykresu warstwowego odzwierciedla szerszą zmianę w projektowaniu urządzeń i produktów elektronicznych w kierunku lekkich materiałów konstrukcyjnych, trend szeroko omawiany w komentarzach dotyczących produkcji i wzornictwa przemysłowego obejmujących kategorie elektroniki użytkowej i małego urządzenia. Jednym z czynników napędzających ten trend jest rosnący nacisk na kategorie urządzeń przenośnych i nablatowych, w tym ekspresy do kawy, gofrownice i urządzenia do higieny osobistej, w przypadku których zmniejszona waga produktu bezpośrednio poprawia postrzeganą jakość produktu i łatwość obsługi dla użytkowników końcowych. Kolejnym czynnikiem jest poprawa efektywności kosztowej i dojrzałości procesu samego przetwarzania półstałych komponentów ze stopu magnezu, co sprawiło, że części ze stopu magnezu stały się bardziej dostępne w przypadku średnioseryjnych serii produkcyjnych, które wcześniej opierały się głównie na komponentach z tworzyw sztucznych lub stali. Ponieważ projektanci urządzeń coraz częściej wybierają wewnętrzne wsporniki konstrukcyjne, ramy głośników i elementy montażowe ze stopu magnezu lub aluminium zamiast cięższych alternatyw, producenci oferujący zintegrowane możliwości przetwarzania form i części ze stopu magnezu i aluminium są w stanie wspierać ten kierunek projektowania bez konieczności koordynowania działań marek urządzeń wśród wielu oddzielnych dostawców materiałów. Tendencja ta krzyżuje się również z priorytetami zarządzania ciepłem, ponieważ w szczególności stop aluminium zapewnia korzystne właściwości rozpraszania ciepła, które wspierają kompaktowe projekty urządzeń elektronicznych i grzewczych, w których gęstość komponentów wzrosła wraz z wysiłkami na rzecz miniaturyzacji. W przypadku producentów komponentów ta zmiana pokoleniowa wspiera ciągłe inwestycje zarówno w obróbkę półstałego stopu magnezu, jak i w możliwości standardowego odlewania ciśnieniowego stopu aluminium, ponieważ marki urządzeń coraz częściej określają kombinację obu typów materiałów w ramach jednego produktu, w zależności od tego, które komponenty przenoszą obciążenie strukturalne, a które wymagają odporności na korozję lub parametrów cieplnych. Nabywcy opracowujący nowe linie produktów do urządzeń powinni rozważyć zaangażowanie partnerów zajmujących się przetwarzaniem komponentów stopowych już na wczesnym etapie projektowania, ponieważ decyzje dotyczące formy i geometrii części podjęte podczas początkowego rozwoju produktu znacząco wpływają na wykonalność produkcji na dalszych etapach i jakość części. Ten trend przyjęcia, zgodny z szerszymi komentarzami dotyczącymi materiałów lekkich ze źródeł z branży produkcyjnej, potwierdza, dlaczego możliwości przetwarzania form i części ze stopu magnezu i aluminium stają się coraz bardziej istotnym wyróżnikiem dla producentów komponentów urządzeń obsługujących klientów międzynarodowych marek.

Widok izometryczny wnęki formy komponentu ze stopu magnezu

Poniższy schemat ilustruje widok izometryczny typowej wnęki formy stosowanej w obróbce form i części ze stopu magnezu i aluminium, podkreślając punkt wejścia bramki, wzór wypełnienia wnęki i położenie kanału chłodzącego istotne dla produkcji komponentu takiego jak rama głośnika pokazana na wcześniejszym zdjęciu produktu. Zrozumienie tego ogólnego układu gniazda formy pomaga wyjaśnić, dlaczego rozmieszczenie przewężek i położenie kanałów chłodzących są traktowane jako podstawowe zmienne inżynieryjne w osiąganiu stałej jakości części w cyklach produkcyjnych.

Ten schemat izometryczny jest przydatny dla inżynierów i nabywców oceniających propozycje obróbki form i części ze stopu magnezu i aluminium, ponieważ względne położenie punktu wejścia bramki w stosunku do ogólnej geometrii wnęki bezpośrednio wpływa na równowagę wypełnienia w przypadku złożonych geometrii, takich jak żebrowana konstrukcja ramy głośnika pokazana wcześniej w tym artykule. Dobrze ustawiona brama zmniejsza odległość, jaką półstały stop musi pokonać, aby dotrzeć do najdalszych krańców wnęki, zmniejszając ryzyko przedwczesnego zestalenia przed całkowitym wypełnieniem formy, co jest wadą powszechnie określaną jako krótki strzał w literaturze dotyczącej odlewania ciśnieniowego i formowania półstałego. Umiejscowienie kanału chłodzącego wokół obwodu wnęki zapewnia równomierne odprowadzanie ciepła przez część, co pomaga zminimalizować wypaczenia i naprężenia szczątkowe, które w przeciwnym razie mogłyby mieć wpływ na dokładność wymiarową gotowych komponentów ze stopu magnezu. Ten rodzaj analizy wnęki formy jest standardową częścią procesów przeglądu technicznego stosowanych przez doświadczonych producentów form i części ze stopów magnezu i aluminium przed przystąpieniem do pełnego oprzyrządowania produkcyjnego.

Możliwości firmy w zakresie obróbki komponentów stopowych i form

Ningbo Victor Electrical Technology Co., Ltd., działająca pod firmą Victor Electric Appliance Technology Co., Ltd., specjalizuje się w badaniach, rozwoju i produkcji urządzeń kuchennych , której celem jest dostarczanie wygodnych, wydajnych i inteligentnych rozwiązań dla nowoczesnych gospodarstw domowych na całym świecie. Od momentu założenia w 2019 roku firma Victor skupiała się na innowacjach produktowych i ciągłym rozwoju w kluczowych segmentach, takich jak ekspresy do kawy, gofrownice, bezdymne patelnie do grillowania i urządzenia do gotowania na parze, a prace nad rozwojem produktu są wspierane wewnętrznie przez możliwości przetwarzania form i części ze stopu magnezu i aluminium, w tym przetwarzanie komponentów półstałego stopu magnezu i przetwarzanie komponentów ze stopu aluminium stosowanych do produkcji wsporników konstrukcyjnych, obudów i komponentów precyzyjnych, takich jak półstała rama głośników ze stopu magnezu i obudowa ze stopu aluminium pokazane wcześniej w tym artykule. Dzięki rosnącemu portfolio samodzielnie opracowanych modeli firma zbudowała silną gamę produktów i poszerza swoją obecność na rynkach międzynarodowych. Kierując się wartościami, takimi jak uczciwość, odpowiedzialność i współpraca, w której wygrywają obie strony, Victor stale ulepsza swoje podstawy produkcyjne, system kontroli jakości i możliwości automatyzacji zarówno w zakresie przetwarzania komponentów stopowych, jak i produkcji gotowych urządzeń.
